Siamo specializzati nella progettazione, prototipazione, distribuzione di contatori geiger, e diversi dispositivi elettronici industriali e civili.

Realizziamo e sperimentiamo sistemi hardware e software di varia complessità. Siamo in grado di progettare e realizzare prototipi di dispositivi per la localizzazione satellitare, per la lettura e scrittura di TAG e Smartcard RFID "contact-less", progettiamo contatori geiger, schede elettroniche per l'automazione, per l'acquisizione dati, per la domotica, sistemi di telemetria attraverso reti wireless dedicate, e anche sulla rete di telefonia mobile.

In particolare, dopo gli ultimi disastrosi  avvenimenti accaduti in Giappone, nella città di Fukuscima, avendo già maturato una lunga esperienza sui contatori geiger per la rilevazione e misura delle radiazioni ionizzanti, abbiamo deciso di produrre ed immettere nel mercato "Guardian Ray" un contatore geiger, professionale capace di riconoscere ambienti, oggetti e generi alimentari potenzialmente contaminati dalle radiazioni

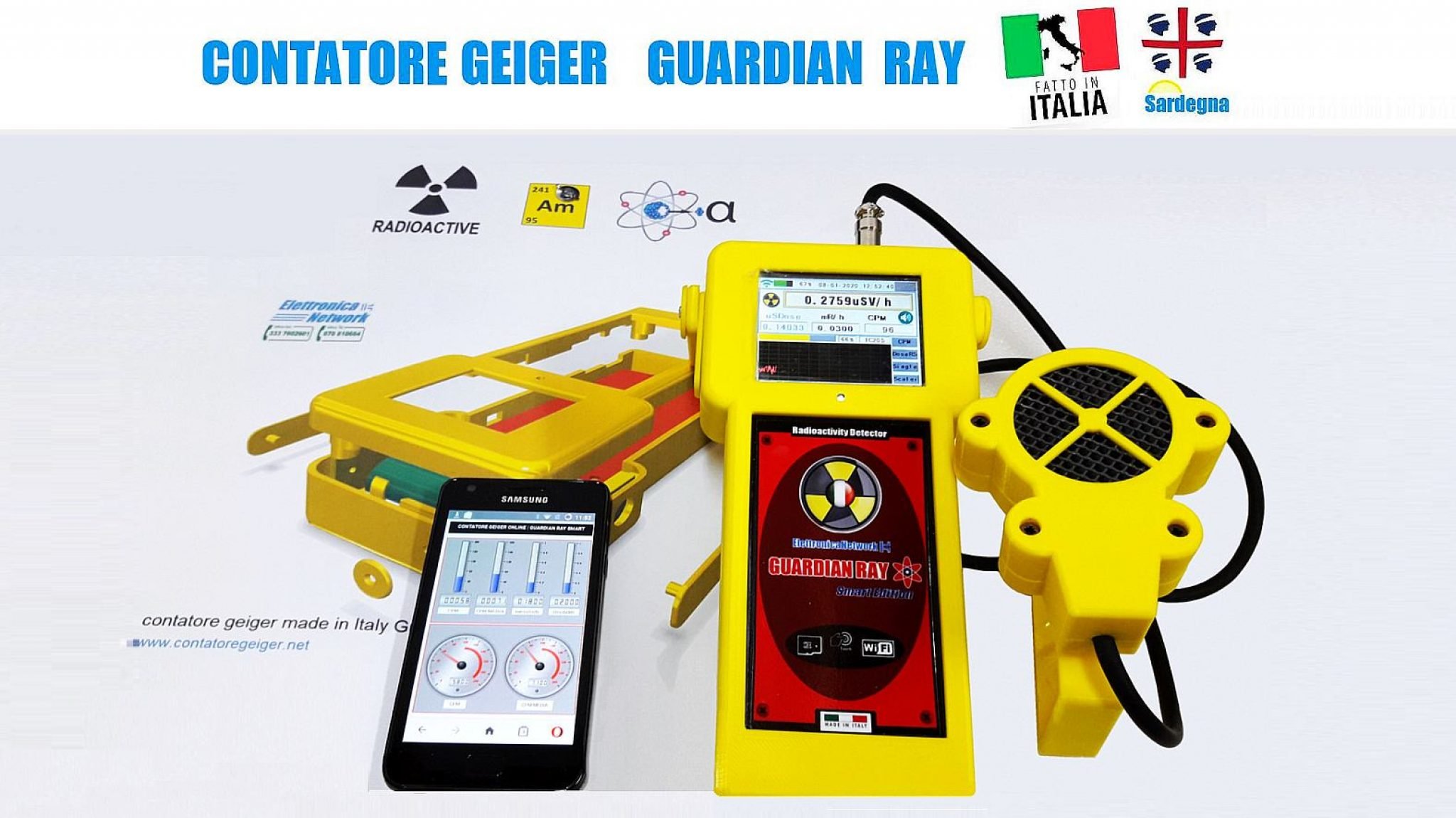

Guardian Ray è il primo e unico Contatore Geiger professionale di fabbricazione italiana.

---

A Chernobyl dopo ben 27 anni ci sono ancora importanti conseguenze dall'incidente nucleare




Dopo 27 anni dal terribile incidente nucleare, Chernobyl continua a far parlare di se, e non solo come monito durante le discussioni sul tema del nucleare civile. Infatti il grado di attenzione dell'Onu e' ancora alto nella zona dell'incidente. Inoltre in Europa ogni tanto si ritrovano ancora i segni della nube radioattiva, come ad esempio è accaduto nei cinghiali della Valsesia risultati fortemente contaminati dal Cesio radioattivo. Riguardo la quantita' di radiazioni ricadute fuori dei territori dell'ex Unione Sovietica, un rapporto della Cee ha inserito il nostro paese al terzo posto dietro la Grecia e la Germania. Le dosi effettive medie assorbite nel primo anno dopo l'incidente e da un neonato erano di 420 millisieverts in Grecia, 230 in Germania e 160 in Italia.
il rischio di accumulo della dose di radiazioni ionizzanti comunque permane ancora oggi, come dimostra il recente episodio riscontrato in Piemonte nella Valsesia lo scorso marzo, infatti su alcuni cinghiali sono state trovate quantita' molto elevate dell'isotopo: Cesio 137 che i ricercatori hanno attribuito come causa piu plausibile proprio l'incidente di Chernobyl. Segnalazioni simili erano state fatte anche in Germania, sempre sugli stessi animali, sia nel 2007 che nel 2010.

Fonte: Ansa.it

Piemonte 7 Marzo 2013: nella Valsesia sono state ritrovate tracce di cesio radioattivo su 27 cinghiali



Valsesia (Piemonte), una importante contaminazione da cesio 137 è stata accertata nei cinghiali con livelli oltre alla soglia prevista dalla normativa, In particolare tracce dell'isotopo di cesio radioattivo sono stati trovati nella lingua e anche nel diaframma di ben 27 cinghiali della Valsesia in provincia di Vercelli. Il ministro della Salute ha attivato per approfonditi accertamenti i carabinieri del Nas e del Noe. Il cesio 137 è un isotopo generato dalle centrali nucleari non esistente in natura, che rimane radioattivo (emivita) per circa 30 anni, Fu rilasciato in grandi quantità nel 1986 con la esplosione della centrale di Chernobyl. Il ministro Balduzzi, in coordinamento con la Regione Piemonte, ha quindi attivato le sezioni antinquinamento da sostanze radioattive, del comando dei carabinieri del Nas e del Noe, in quanto provvisti di laboratori mobili per il rilevamento della radioattività.

Fonte: Lettera43.it

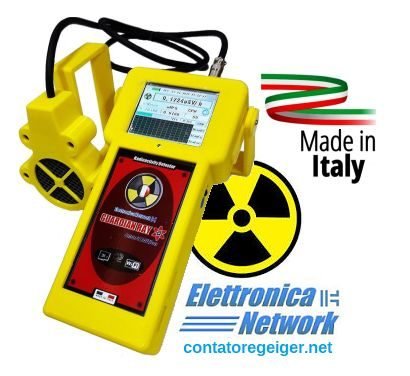

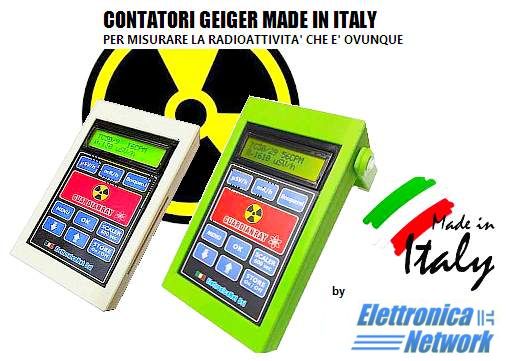

GuardianRay è un sensibile misuratore di radioattività, ed anche un utile ed efficace dosimetro digitale delle radiazioni ionizzanti,

E' il primo ed unico Contatore Geiger Muller made in Italy della sua categoria, poichè è stato completamente progettato e prodotto in Italia dalla società: ElettronicaNet S.r.l.

Questo misuratore di radiazioni ionizzanti è anche più comunemente chiamato contatore Geiger Muller, dal nome dell'inventore Johannes (Hans) Wilhelm Geiger  un fisico tedesco, che nel 1913 fu l'inventore del contatore di particelle sub atomiche elementari che in seguito perfezionò nel 1928 insieme a Walther Müller dal quale lo strumento prese una parte del suo nome.

IL contatore geiger GuardianRay, come si può notare nella immagine sottostante, è stato progettato per utilizzare alternativamente fino a 3 diverse tipologia di moderni tubi Geiger Muller. E' perfettamente capace di rivelare e misurare con una elevata precisione e sensibilità le radiazioni ionizzanti più pericolose per l'uomo, radiazioni beta,Raggi X e raggi Gamma).





IL contatore geiger GuardianRay può essere utilizzato in molti laboratori di ricerca, nelle scuole tecniche sia superiori, che  universitarie, per tutelare la salute dei cittadini da parte delle amministrazioni pubbliche come i comuni, e le ASL, per condurre indagini sanitarie direttamente sul territorio. E' utile se non indispensabile per tutelare la sicurezza del personale e dei clienti delle aziende che importano e lavorano regolarmente materie prime a rischio di contaminazione radioattiva.

Consigliamo questo misuratore di radiazioni ionizzanti anche ai privati, in quanto risulta senz'altro efficace per la tutela della salute personale, consentendo all'utente di testare facilmente il livello di contaminazione dell'aria e dell'ambiente circostante. Inoltre aiuta ad evitare la possibilità di venire a contatto, o ancora peggio, di ingerire inconsapevolmente alimenti che risultino anche solo debolmente radioattivi.

Molto semplice da utilizzare anche per i non esperti, infatti nonostante le molte funzionalità implementate, questi contatori geiger sono stati pensati per essere semplicissimi da impiegare anche per chi non è un professionista del settore. Risultano leggeri, compatti, autoalimentati con una batteria ricaricabile da USB, e quindi facilmente trasportabili.

Guardian Ray, è uno strumento di grandi prestazioni, realizzato integralmente in tecnologia digitale ed assistito in tutte le sue funzioni da un potente microcontrollore della nota serie "PIC18", da noi adeguatamente programmato, e pure dotato di interfaccia USB standard.

Guardian Ray è offerto ad un prezzo competitivo in una unica versione, che comprende la funzione di contatore geiger, di un efficace dosimetro digitale, e di un capiente datalogger con memoria interna da ben un megabit.

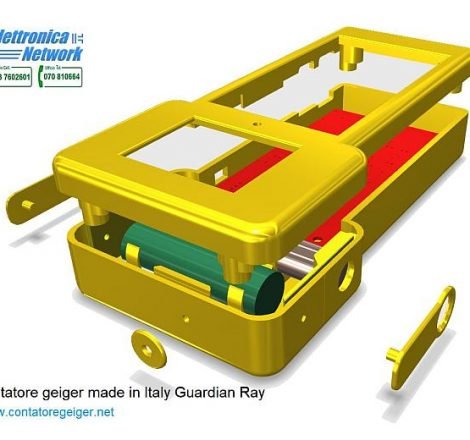

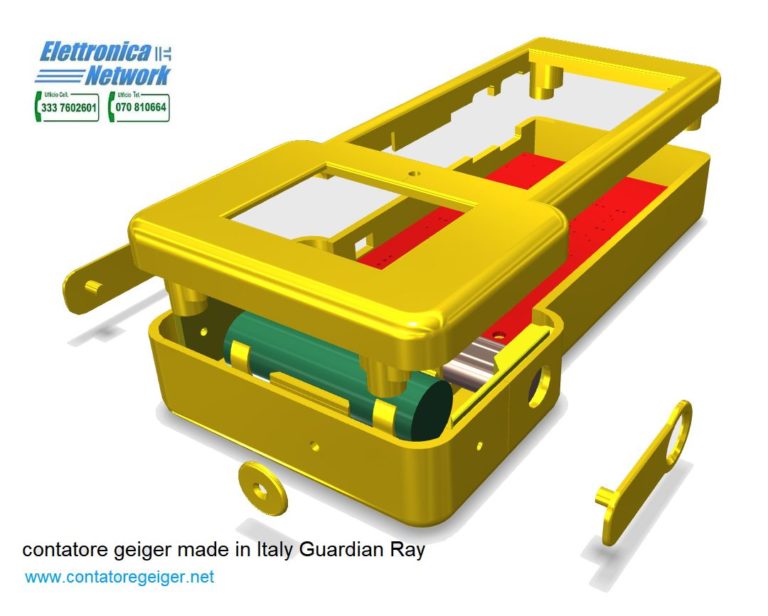

GuardianRay è anche facilmente aggiornabile con costi molto contenuti, infatti la CPU del contatore geiger, può essere facilmente rimossa dal suo zoccolo con un semplice cacciavite, quindi è possibile effettuarne la sostituzione con una analoga, ma con l'ultima versione del firmware precaricato. Questo consente al cliente utilizzatore di avere il contatore geiger sempre aggiornato con una spesa molto contenuta.

GuardianRay è un misuratore di radioattività ricaricabile, essendo alimentato da un accumulatore  ai ioni di litio da ben 1800mA/h, potrà essere ricaricato facilmente, attraverso la sua porta USB con un comune PC, o altro alimentatore compatibile fornito a corredo.



IL contatore geiger GuardianRay, può esprimere il livello di radiazioni rilevato in ben tre unità di misura, ovvero in "MicroSievert /ora", "MilliRoetgen /ora",  e "Becquerel" e nella sua ultima versione  (dalla V.3.36 in poi), funziona anche come un efficace dosimetro della radioattività. Può infatti misurare la dose equivalente di radiazioni a cui veniamo esposti nell'arco di un intervallo di tempo prestabilito, (da pochi minuti a diverse settimane di misura continuativa) esprimendone il valore acquisito in "MicroSievert".

GuardianRay è un rilevatore di radioattività molto sensibile, riesce a misurare con una discreta precisione, anche bassissimi livelli di radioattività, In particolare grazie alla sua avanzata modalità di misura a "lungo termine" anche denominata "SCALER", può rilevare piccole livelli contaminazione di radioattiva sia nell'ambiente circostante, che su specifici oggetti. (risoluzione max di circa 0.01 uSV/h)

Nel suo "Datalogger" integrato con ben un megabit di capacità, può memorizzare per diversi mesi senza l'ausilio di un computer, i valori della radioattività rilevata ad intervalli di tempo preimpostabili. Quindi i dati verranno formattati in veri e propri record completi di data, ora e intensità delle radiazioni, e in seguito tramite la porta USB integrata nello strumento, potranno venire scaricati, elaborati e visualizzati sul vostro personal computer Windows,  tramite un software gratuito che presto sarà liberamente scaricabile nella sezione 'download' di questo siti Inoltre sarà possibile esportare i record in altri formati compatibili con applicazioni di terzi, come Microsoft. Excel, allo scopo eseguirvi  ulteriori elaborazioni di tipo grafico /statistico.

GuardianRay funziona anche "ONLINE", ovvero può inviare ad un computer in tempo reale i valori della radioattività misurata istante dopo istante, sempre utilizzando la sua porta USB integrata.

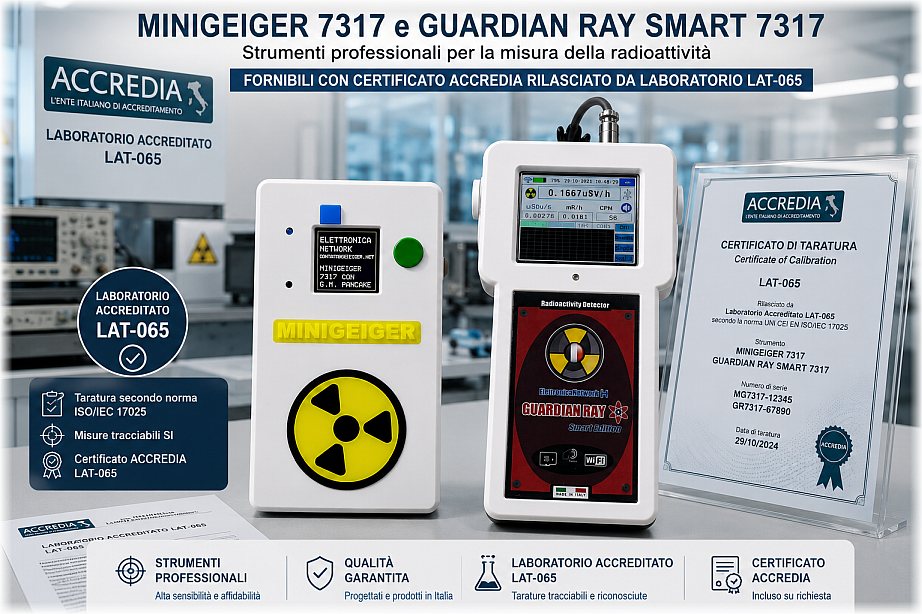

Su richiesta del cliente, il nostro contatore geiger può essere fornito "certificato" da un centro di taratura "SIT",  ovvero con un costo aggiuntivo, potrà anche essere corredato da un certificato di taratura valevole anche ai fini di legge, in quanto rilasciato da un centro di taratura legalmente riconosciuto.

Descriviamo il principio di funzionamento del contatore geiger, uno strumento affascinante che permette la rilevazione e il conteggio delle particelle radioattive che lo investono.


Pregi e difetti del contatore geiger

Sono sicuramente molti i vantaggi di questo strumento specializzato nella misura della radioattività, e veramente pochi i difetti ad esso attribuibili . A favore del contatore geiger va annoverata la sua  semplicità di utilizzo, il prezzo contenuto, una buona precisione, e la durata nel tempo.

Tra i principali limiti, vi è l'impossibilità di determinare l' energia delle radiazioni misurate, e di poter rilevare direttamente, le particelle alfa a bassa energia, ma tranne nei rarissimi casi che ingerissimo direttamente del materiale radioattivo che possa emettere solo particelle alfa, queste se permangono all'esterno del nostro corpo risultano praticamente innocue, perché non possono penetrare oltre l'epidermide. Inoltre è importante spiegare che quando una sorgente radioattiva emette particelle alfa (o beta), emette nello stesso tempo anche radiazioni gamma, e conseguentemente le sorgenti di raggi alfa sono rilevate dal contatore geiger attraverso la misurazione indiretta dei raggi gamma che ne conseguono.

Inoltre valutare l'energia delle radiazioni ionizzanti non è importante per tutelare la salute, infatti non sono le radiazioni in se a danneggiarci, ma la ionizzazione da loro derivata. Ed è proprio questa radiazione che viene rilevata e misurata dal nostro contatore geiger.


Gli analizzatori di radioattività a Scintillazione

Generalmente i contatori geiger sono meno precisi degli analizzatori a scintillazione per quanto riguarda il rilevamento e la misurazione di bassissimi livelli di radiazione, però i contatori geiger con opportuni accorgimenti tecnici come ad esempio la misura di tipo "Scaler" da noi implementata su Guardian Ray, possono dare risultati estremamente precisi anche su bassi livelli di radioattività. Inoltre i rilevatori a scintillazione, risultano molto delicati, con livelli di radiazioni medio alte possono andare facilmente in saturazione, sono sensibili alla luce e poi molto, ma davvero molto più costosi.


Struttura del Tubo Geiger Muller



Il cuore dei contatori geiger è il Tubo di Geiger Muller, lo stesso sensore che noi abbiamo utilizzato nel nostro contatore Guardian Ray, quindi la sua funzione è di contare il numero di particelle che lo attraversano in un certo intervallo di tempo.

Può essere realizzato con diverse geometrie, ma la forma più comune è quella di un cilindro ermetico in vetro o in metallo con una finestra di mica, questo è preventivamente riempito a bassa pressione, (circa 0,1 atmosfere), con dei gas inerti, come l'elio, l'argo, il neon, l'azoto, inoltre si aggiunge anche del vapore di alcool, per la sua proprietà autoestinguente.

Questa miscela di gas viene ionizzata applicando agli elettrodi del tubo geiger, una tensione elettrica abbastanza elevata da generarvi uno stato di pre-scarica, ovvero il livello di ionizzazione risulta poco al di sotto del valore che invece causerebbe la conduzione continua del gas (scarica elettrica autosostenuta). Invece nel giusto contesto il gas potrà condurre la corrente elettrica solo per i brevissimi istanti, in cui viene investito dalle radiazioni nucleari. Va precisato che la tensione di polarizzazione non viene applicata direttamente al tubo geiger, ma viene interposta in serie una resistenza di valore molto elevato, dell'ordine dei 10 megaohm che serve per favorire la estinzione della scarica elettrica nel gas dopo che questo è stato attraversato da una particella ionizzante.

Nel tubo Geiger Muller sono quindi presenti due elettrodi, il catodo che risulta generalmente è collegato al polo negativo della batteria e quindi alla parete metallica o metallizzata del tubo, e l’anodo che è un collettore centrale, elettricamente isolato dalla parete del tubo a cui viene applicata una alta tensione continua nell'ordine dei 400 - 800V.

Precisiamo che il valore della tensione applicata dipende dalle caratteristiche del tubo geiger, e deve assolutamente risultare di poco inferiore a quello che provocherebbe la continua conduzione, e conseguentemente la scarica elettrica nel gas.

Quindi il campo elettrico così generato all’interno del tubo risulta "pronto" a innescare una scarica di corrente elettrica  appena si forma anche una sola coppia di ioni nel gas per effetto delle radiazioni che lo investono.

La sensibilità del contatore geiger, dipende direttamente dalle dimensioni del tubo geiger, infatti più il tubo è grande, più è grande la superficie  in grado di ricevere e quindi di conteggiare le radiazioni ionizzanti con una maggiore costanza. Ad esempio se le dimensioni sono abbastanza piccole ad esempio come una batteria ministilo, allora il tubo è adatto per misurare solo livelli molto alti di radioattività.


La rivelazione delle radiazioni ionizzanti

Ogni volta che una particella carica di energia attraversa e  ionizza il gas presente nel tubo geiger muller,si innesca per alcuni microsecondi una microscarica elettrica che fa scorrere una piccola corrente tra i due terminali del tubo geiger stesso. Essendo poi l'alimentazione fornita non in modo diretto al tubo geiger, ma con interposta una resistenza in serie al circuito di alimentazione di ben 10 milioni di ohm, allora accade

che tra i terminali del tubo per effetto della caduta di tensione dovuta alla scarica elettrica nel gas si genera un impulso negativo avente una ampiezza di circa 5/10 volts con una durata ( di circa 50 /100 microsecondi).

L'impulso di tensione prodotto dal passaggio della particella ionizzante non dipende dall'energia ceduta da questa, e quindi dal numero delle coppie di ioni prodotti, Infatti, quando una particella attraversa il tubo e colpisce il gas, una delle molecole di questo si ionizza, creando una coppia ione-elettrone. Ma in questi dispositivi la carica raccolta è indipendente dalla ionizzazione primaria.
